Cyclone lọc bụi là gì? Nguyên lý và ứng dụng trong lò hơi

Cyclone lọc bụi là một trong những thiết bị xử lý khí thải phổ biến nhất trong các hệ thống lò hơi công nghiệp. Nhờ cấu tạo đơn giản, bền bỉ và khả năng tách bụi hiệu quả, cyclone giúp giảm thiểu ô nhiễm, bảo vệ thiết bị và tối ưu quá trình đốt. Bài viết này, GREENBOILER sẽ giúp bạn hiểu rõ cyclone lọc bụi là gì, nguyên lý hoạt động và ứng dụng của nó trong lò hơi tầng sôi, lò hơi đốt than và lò hơi Biomass.

1. Cyclone lọc bụi là gì? Cấu tạo và phân loại

Cyclone lọc bụi (cyclone separator) là thiết bị tách hạt bụi ra khỏi dòng khí dựa trên lực ly tâm, thường được sử dụng trong các hệ thống lò hơi công nghiệp. Dòng khí mang bụi đi vào cyclone theo phương tiếp tuyến tạo ra chuyển động xoáy mạnh, khiến các hạt bụi bị đẩy ra thành và rơi xuống phễu chứa. Cyclone không sử dụng nước, hóa chất hay bộ lọc vật lý, nên rất bền và chịu được nhiệt độ cao.

Cyclone lọc bụi là gì? Cấu tạo

Cấu tạo cơ bản của cyclone

Cyclone có cấu trúc đơn giản nhưng tối ưu cho việc tạo lực xoáy tách bụi:

• Thân trụ – thân côn: Phần trên hình trụ tạo xoáy ban đầu; phần côn giúp giảm đường kính, tăng tốc độ xoáy và tách bụi hiệu quả hơn.
• Ống dẫn khí vào và ra: Khí vào theo phương tiếp tuyến tạo dòng xoáy, khí ra được hút qua ống trung tâm sau khi đã tách bụi.
• Ống xả bụi (hopper): Thu gom bụi/ tro rơi xuống dưới và được xả định kỳ.
• Bộ phận chống mài mòn: Lót chịu nhiệt hoặc lót gốm giúp chống mài mòn do bụi tốc độ cao va chạm liên tục, đặc biệt trong lò hơi tầng sôi.

>>>  Hệ thống cyclone lọc bụi thường được kết nối với các ống thép lò hơi nhằm đảm bảo khả năng chịu nhiệt, chịu mài mòn và vận hành ổn định trong môi trường nhiệt độ cao.

Phân loại cyclone

• Cyclone đơn: Một buồng tách bụi, dùng trong lò hơi nhỏ và các ứng dụng lưu lượng khí thấp.
• Cyclone đa cấp (multi-cyclone): Nhiều ống cyclone nhỏ ghép lại, tăng diện tích tách bụi và tối ưu hiệu suất.
• Cyclone hiệu suất cao: Thiết kế đặc biệt để giảm kích thước hạt tách được, tăng tốc độ xoáy và hạn chế tổn thất áp suất.

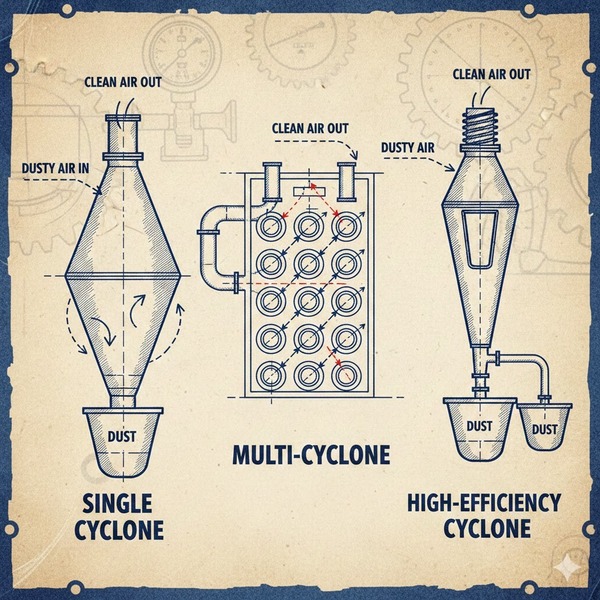

Phân loại cyclone

2. Nguyên lý hoạt động của cyclone lọc bụi

Hiểu rõ nguyên lý hoạt động của cyclone lọc bụi giúp kỹ sư vận hành và thiết kế cyclone đúng yêu cầu, tối ưu hiệu suất tách bụi và giảm áp suất suy giảm.

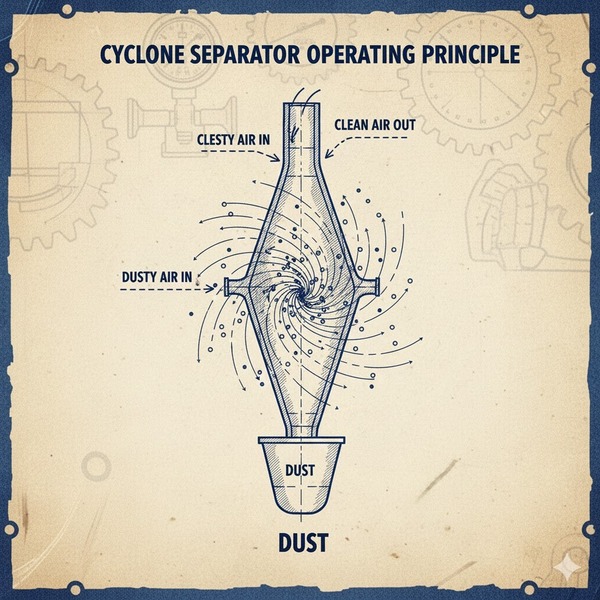

Khám phá ngay nguyên lý hoạt động của cyclone lọc bụi

Cơ chế tách bụi theo lực ly tâm

Khi khí thải mang bụi đi vào cyclone theo hướng tiếp tuyến, nó tạo chuyển động xoáy mạnh. Lực ly tâm đẩy các hạt bụi nặng ra thành cyclone, nơi chúng mất động năng và rơi xuống đáy phễu.

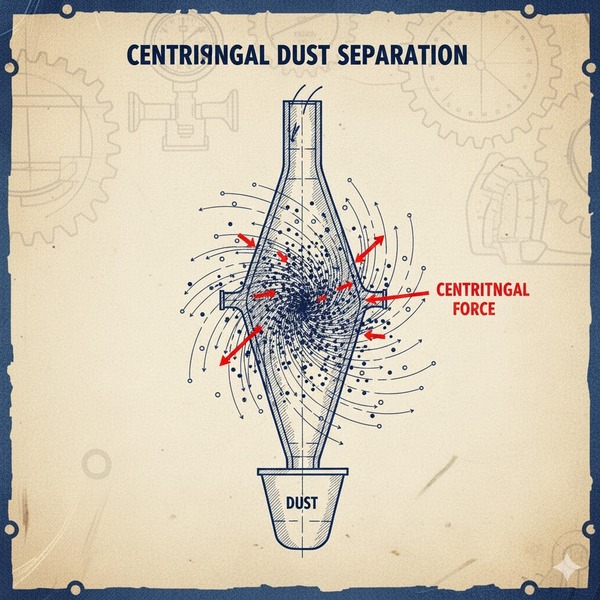

Cơ chế tách bụi theo lực ly tâm

Quá trình chuyển động xoáy của dòng khí trong cyclone

Dòng khí di chuyển theo hai xoáy:

• Xoáy ngoài đi từ trên xuống dưới theo hình xoắn ốc.
• Xoáy trong đi ngược từ đáy lên trên và thoát ra ống khí sạch.
   Sự phân tầng giữa hai xoáy giúp tách bụi hiệu quả.

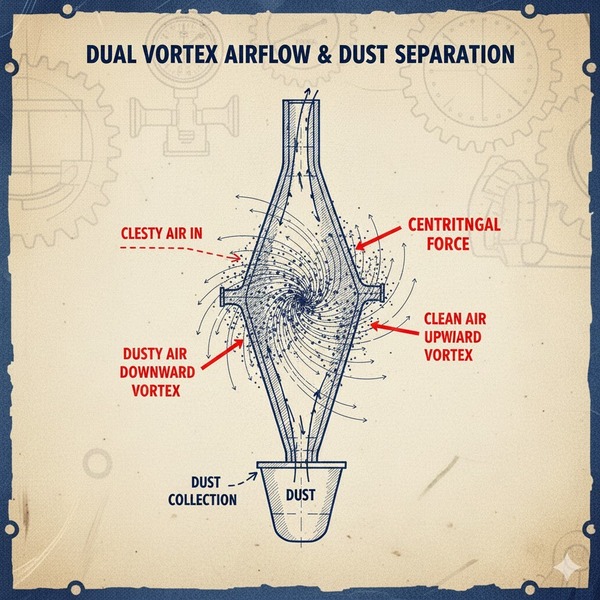

Quá trình chuyển động xoáy của dòng khí trong cyclone

Yếu tố ảnh hưởng đến hiệu quả tách bụi

• Kích thước hạt – mật độ hạt: Hạt càng lớn, càng nặng → dễ tách.
• Tốc độ dòng khí và áp suất: Tốc độ lớn tạo lực ly tâm mạnh → hiệu suất tăng.
• Hình dạng và kích thước cyclone: Thân nhỏ, cao, góc côn phù hợp giúp tối ưu xoáy.

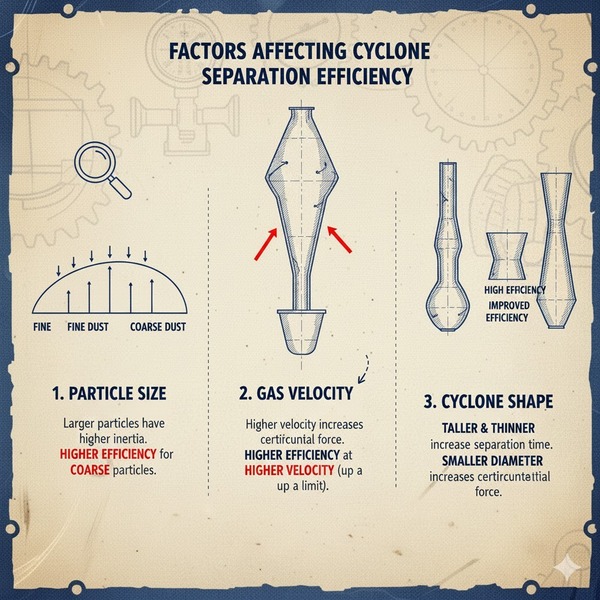

Các yếu tố ảnh hưởng đến hiệu quả tách bụi

Hiệu suất tách bụi và mức độ suy giảm áp suất (pressure drop)

• Hiệu suất tách bụi cyclone dao động từ 60–95%, tùy loại và kích thước hạt.
• Áp suất suy giảm (pressure drop) khoảng 800–1500 Pa, ảnh hưởng đến công suất quạt hút (ID Fan).

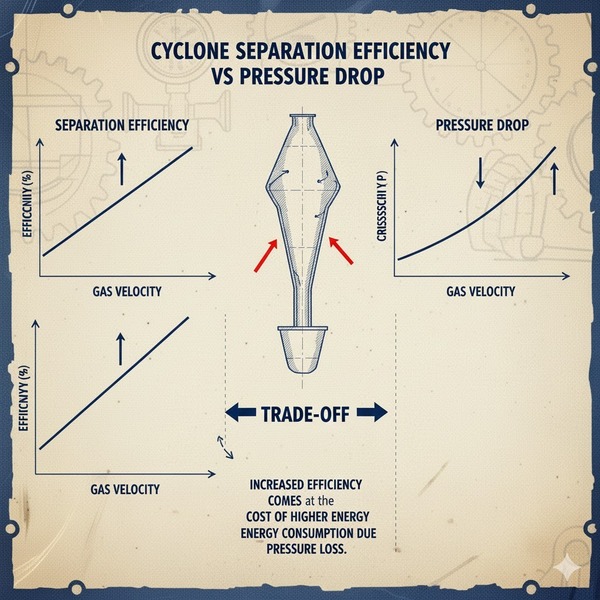

Hiệu suất tách bụi và mức độ suy giảm áp suất

3. Vai trò của cyclone trong hệ thống lò hơi

Cyclone không chỉ giúp tách bụi mà còn bảo vệ các thiết bị quan trọng, ổn định hiệu suất đốt và đáp ứng tiêu chuẩn môi trường.

• Tách bụi tro khỏi khí thải trước khi qua bộ lọc tinh: Cyclone loại bỏ bụi thô (≥10 µm) giúp giảm tải cho lọc túi vải, ESP hoặc thiết bị hấp thụ.
• Bảo vệ thiết bị trao đổi nhiệt và quạt hút : Bụi có tốc độ cao gây mài mòn mạnh do đó cyclone giúp giữ bụi trước khi khí đi qua các thiết bị quan trọng.
• Giảm hao mòn và kéo dài tuổi thọ vật tư: Ít bụi thô đồng nghĩa ít mài mòn ống, cánh quạt và đường ống khói.
• Ổn định hiệu suất đốt và cân bằng nhiệt hệ thống: Bụi được tách tốt giúp tầng sôi ổn định, hạn chế thất thoát nhiệt.
• Góp phần đáp ứng tiêu chuẩn khí thải môi trường: Cyclone giảm đáng kể nồng độ TSP giúp dễ dàng đạt QCVN về khí thải công nghiệp.

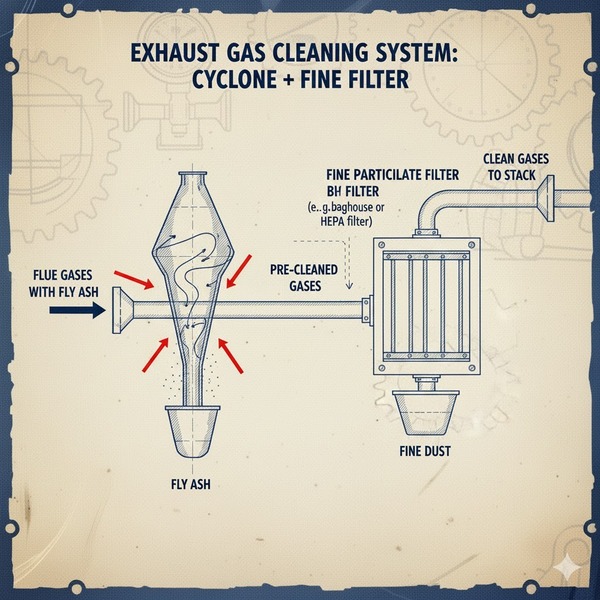

Vai trò của cyclone trong hệ thống lò hơi là gì?

>>> Trong nhiều hệ thống, khí thải sau cyclone cần được làm mát bằng bộ giảm ôn trong lò hơi trước khi đi qua các thiết bị trao đổi nhiệt hoặc xử lý tiếp theo.

4. Ứng dụng của cyclone trong các loại lò hơi

Cyclone được ứng dụng rộng rãi cho nhiều loại lò hơi và ngành công nghiệp để đảm bảo hiệu quả vận hành và giảm ô nhiễm.

Lò hơi tầng sôi (CFB/BFB)

• Thu hồi vật liệu tuần hoàn (bed material) như cát sôi, tro và nhiên liệu chưa cháy để đưa lại buồng đốt.

Lò hơi ghi – lò hơi than cám

• Tách bụi thô trong khí thải trước khi qua bộ lọc tinh.

Lò hơi đốt Biomass

• Bụi sinh khối thường nhẹ nhưng nhiều → cyclone giúp giảm tải bụi đáng kể.

Lò hơi đốt rác – RDF

• Khí thải chứa lượng tro xỉ lớn → cần cyclone để giảm mài mòn hệ thống.

Lò hơi công nghiệp trong xi măng, giấy, hóa chất, nhiệt điện

• Giảm bụi thô để bảo vệ thiết bị nhiệt và quạt hút.

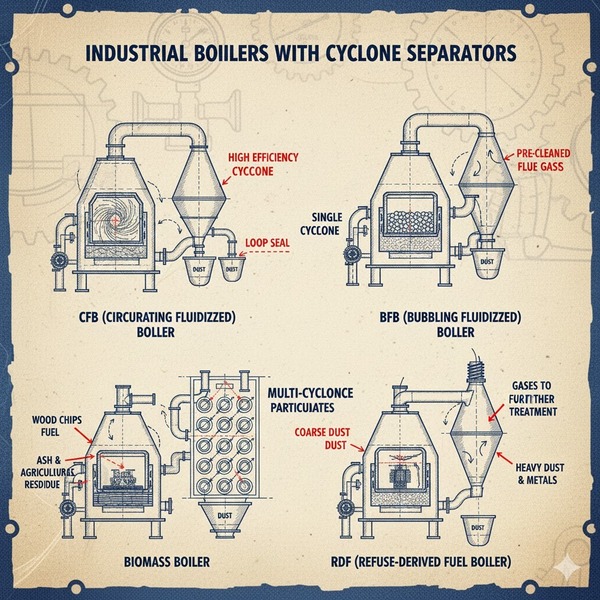

Khám phá ứng dụng của cyclone trong các loại lò hơi

5. Cấu hình hệ thống cyclone trong lò hơi tầng sôi

Cấu hình cyclone phải phù hợp với lưu lượng khí, nhiệt độ và loại nhiên liệu để tối ưu hiệu quả tách bụi và tuần hoàn vật liệu.

• Cyclone tuần hoàn vật liệu: Dùng để thu hồi vật liệu tầng sôi và đưa lại buồng đốt duy trì quá trình cháy.
• Cyclone lọc bụi trước thiết bị xử lý tinh: Giúp giảm tải cho lọc túi vải hoặc ESP, giảm chi phí vận hành.
• Cyclone đa cấp tăng hiệu suất: Kết hợp nhiều tầng cyclone để tăng diện tích tách và hiệu suất tổng thể.
• Sơ đồ nguyên lý hệ thống cyclone – loop seal – return leg: Gồm cyclone tách vật liệu, loop seal giữ áp suất, và return leg đưa vật liệu trở lại lò → hệ tuần hoàn khép kín.

Cấu hình hệ thống cyclone trong lò hơi tầng sôi

6. Ưu điểm và hạn chế của cyclone lọc bụi

Cyclone có nhiều ưu điểm về bền, chi phí thấp, chịu nhiệt tốt, nhưng cũng có hạn chế về lọc hạt siêu mịn và áp suất suy giảm.

Ưu điểm

• Kết cấu đơn giản, bền, dễ bảo trì.
• Hoạt động ổn định ở nhiệt độ cao.
• Không dùng nước và hóa chất.
• Chi phí đầu tư và vận hành thấp.

Hạn chế

• Không lọc hiệu quả hạt siêu mịn <5 µm.
• Áp suất suy giảm lớn → yêu cầu quạt hút mạnh.
• Cần diện tích lắp đặt đủ rộng.

Ưu điểm và hạn chế của cyclone lọc bụi

7. Các yếu tố lựa chọn cyclone cho lò hơi

Lựa chọn cyclone phù hợp phụ thuộc vào lưu lượng khí, kích thước hạt bụi, yêu cầu hiệu suất và vật liệu chế tạo.

• Lưu lượng khí thải và mức bụi: Lưu lượng và nồng độ bụi quyết định kích thước và số lượng cyclone.
• Kích thước hạt và tính chất tro: Tro nặng và hạt lớn dễ tách, bụi mịn cần cyclone hiệu suất cao hoặc thêm thiết bị tinh.
• Yêu cầu hiệu suất thu hồi: Mỗi nhà máy có tiêu chuẩn khí thải riêng → cần chọn cyclone phù hợp.
• Vật liệu chế tạo và lớp chịu mài mòn: Lò hơi tầng sôi cần lót gốm hoặc lót chịu mài mòn để tăng tuổi thọ.

Cyclone lọc bụi là thiết bị tách bụi hiệu quả, bền bỉ và phù hợp cho mọi hệ thống lò hơi công nghiệp. Nhờ nguyên lý lực ly tâm, cyclone có thể loại bỏ phần lớn bụi thô, bảo vệ thiết bị và giảm phát thải. Nếu doanh nghiệp của bạn cần giải pháp xử lý bụi hoặc nâng cấp hệ thống lò hơi, GREENBOILER sẵn sàng tư vấn công nghệ phù hợp và tối ưu nhất.
