Hướng Dẫn Sử Dụng Lò Hơi Cấp Nhiệt Hiệu Quả & Các Loại Máy Sấy Lúa Phổ Biến tại Việt Nam

Tại Việt Nam, đặc biệt là ở các vùng trọng điểm sản xuất lúa như Đồng bằng sông Cửu Long, việc sấy lúa sau thu hoạch là cực kỳ quan trọng. Nắm bắt được tầm quan trọng này, thị trường máy sấy lúa công nghiệp ở Việt Nam rất đa dạng với nhiều chủng loại và công nghệ khác nhau.

Bài viết này sẽ đi sâu vào phân tích các loại máy sấy lúa phổ biến nhất tại Việt Nam, từ máy sấy vỉ ngang truyền thống đến các hệ thống tháp sấy hiện đại. Đồng thời, chúng tôi sẽ hướng dẫn chi tiết về cách sử dụng lò hơi để cấp nhiệt cho lò sấy lúa, một phương pháp giúp đảm bảo chất lượng hạt lúa tối ưu.

I. Phân Loại Các Loại Máy Sấy Lúa Phổ Biến tại Việt Nam

Dưới đây là các loại máy sấy lúa được sử dụng rộng rãi nhất, cùng với những ưu và nhược điểm riêng:

1. Máy Sấy Vỉ Ngang (Flat-bed Dryer)

Máy sấy vỉ ngang là loại máy sấy được sử dụng phổ biến nhất trong các nông hộ và hợp tác xã quy mô vừa và nhỏ ở Việt Nam, đặc biệt là ở miền Bắc và miền Trung.

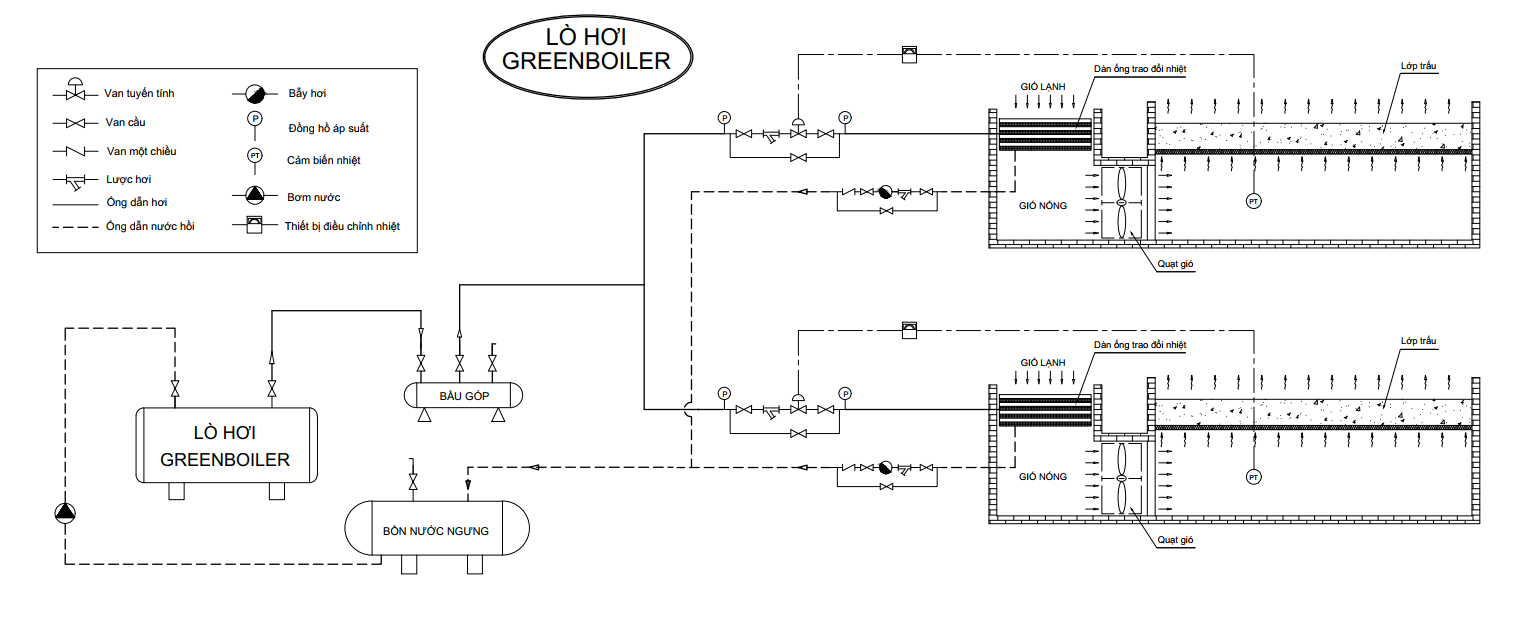

Hình 01: Nguyên lý hoạt động của máy sấy vỉ ngang, sử dụng lò hơi cấp nhiệt

Đặc điểm:

• Cấu tạo: Máy sấy vỉ ngang có một buồng sấy hình hộp chữ nhật, với đáy là lớp lưới hoặc vỉ thép đục lỗ. Lúa được trải đều trên vỉ sấy với độ dày nhất định.
• Nguyên lý hoạt động: Không khí nóng được quạt thổi từ phía dưới lên, xuyên qua lớp lúa để làm khô hạt.
• Chế độ làm việc: Đây là máy sấy tĩnh (Batch dryer) – toàn bộ mẻ lúa được nạp vào, sấy khô hoàn toàn và sau đó xả ra.
• Nguồn nhiệt: Thường sử dụng lò đốt gián tiếp bằng trấu, củi, than hoặc điện.

Ưu điểm:

• Giá thành đầu tư thấp: Phù hợp với khả năng tài chính của nông dân và các cơ sở nhỏ.
• Dễ chế tạo và vận hành: Công nghệ đơn giản, dễ sửa chữa và bảo trì.
• Sấy đa dạng nông sản: Ngoài lúa, máy sấy vỉ ngang có thể sấy ngô, đậu, cà phê, tiêu, v.v.
• Linh hoạt về quy mô: Có nhiều công suất khác nhau từ vài tấn đến vài chục tấn/mẻ.

Nhược điểm:

• Hiệu suất sấy không đồng đều: Lúa ở lớp dưới (gần nguồn khí nóng) khô nhanh hơn lúa ở lớp trên, dễ gây ra hiện tượng "quá sấy" hoặc "chưa khô đều".
• Cần đảo trộn thủ công: Để khắc phục, cần phải đảo trộn lúa định kỳ trong quá trình sấy, tốn công và thời gian. Một số loại có bộ phận đảo trộn bán tự động.
• Tốn diện tích mặt bằng: Cần không gian rộng để trải lúa.
• Năng suất không cao: Phù hợp cho quy mô nhỏ lẻ.

2. Máy Sấy Tháp (Tower Dryer / Column Dryer)

Máy sấy tháp là loại máy sấy liên tục, được sử dụng phổ biến tại các nhà máy xay xát lớn và doanh nghiệp chế biến lúa gạo quy mô công nghiệp.

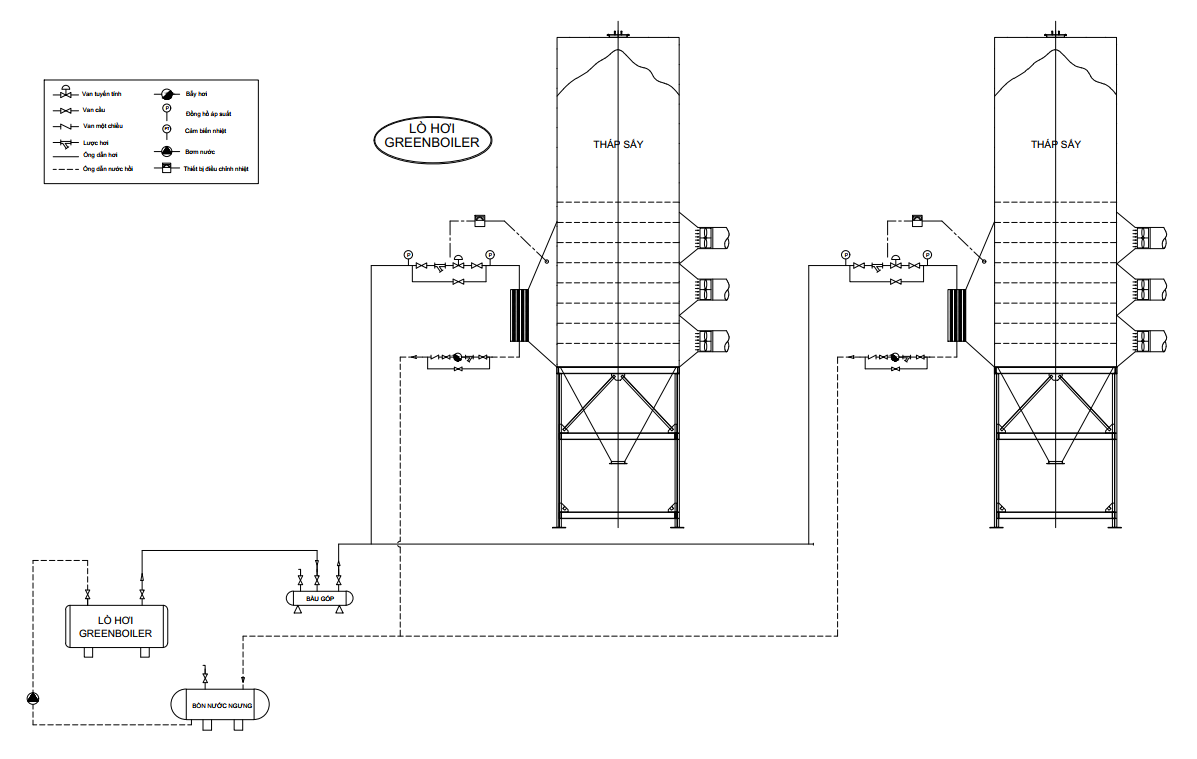

Hình 02: Nguyên lý hoạt động của máy sấy tháp, sử dụng lò hơi cấp nhiệt.

Đặc điểm:

• Cấu tạo: Thân tháp cao, hình trụ hoặc hình hộp, bên trong có các kênh dẫn khí nóng và kênh thoát ẩm. Lúa được nạp từ đỉnh tháp và chảy từ từ xuống dưới bằng trọng lực.
• Nguyên lý hoạt động: Lúa di chuyển liên tục qua vùng khí nóng được thổi vào từ các kênh, sau đó qua vùng làm nguội trước khi được xả ra.
• Chế độ làm việc: Sấy liên tục (Continuous dryer) – lúa được nạp vào và xả ra một cách liên tục.
• Phân loại nhỏ:
  • Tháp sấy hồi lưu (Recirculating Dryer): Lúa được tuần hoàn nhiều lần qua tháp để đạt độ ẩm mong muốn, giúp sấy đồng đều và giảm nứt hạt. Đây là loại rất phổ biến.
  • Tháp sấy không hồi lưu: Lúa chỉ đi qua tháp một lần.

Ưu điểm:

• Năng suất cao: Phù hợp cho các nhà máy quy mô lớn, có thể sấy hàng trăm tấn lúa mỗi ngày.
• Sấy đồng đều hơn: Do lúa luôn được di chuyển và đảo trộn trong tháp.
• Tự động hóa cao: Dễ dàng tích hợp hệ thống điều khiển tự động.
• Tiết kiệm diện tích mặt bằng: Do cấu trúc dạng tháp.

Nhược điểm:

• Chi phí đầu tư ban đầu rất cao.
• Kỹ thuật phức tạp: Yêu cầu người vận hành có chuyên môn.
• Khó sấy các loại nông sản khác: Thường chuyên dụng cho lúa.
• Dễ gây nứt hạt nếu điều khiển không đúng cách (đặc biệt khi sấy với nhiệt độ cao).

II. Xu Hướng Phát Triển Máy Sấy Lúa tại Việt Nam

Thị trường máy sấy lúa tại Việt Nam đang có những xu hướng đáng chú ý:

• Vùng Đồng bằng sông Cửu Long: Ưu tiên máy sấy tháp hồi lưu do năng suất cao, phù hợp với quy mô sản xuất lớn và yêu cầu chất lượng gạo xuất khẩu. Máy sấy vỉ ngang vẫn được sử dụng ở các hộ nông dân và hợp tác xã nhỏ.
• Các vùng khác (miền Bắc, miền Trung): Máy sấy vỉ ngang vẫn là lựa chọn phổ biến do tính kinh tế và linh hoạt. Tuy nhiên, các mô hình sấy tháp mini hoặc các loại máy sấy tầng sôi cũng đang dần được thử nghiệm và ứng dụng.
• Nguồn nhiệt: Xu hướng chuyển dịch mạnh mẽ sang sử dụng lò hơi để cấp nhiệt , nhiên liệu sinh khối (trấu, củi, biomass viên nén).

Việc lựa chọn loại máy sấy phù hợp phụ thuộc vào nhiều yếu tố như quy mô sản xuất, ngân sách đầu tư, yêu cầu về chất lượng lúa sau sấy và điều kiện nguồn nhiên liệu tại địa phương.

III. Hướng Dẫn Sử Dụng Lò Hơi Để Cấp Nhiệt Cho Lò Sấy Lúa

Việc sử dụng lò hơi để cấp nhiệt cho lò sấy lúa là một phương pháp rất phổ biến và hiệu quả trong nông nghiệp công nghiệp tại Việt Nam. Phương pháp này giúp đảm bảo chất lượng hạt lúa sau sấy tốt hơn so với sấy trực tiếp bằng khói nóng. Dưới đây là chi tiết về cách sử dụng lò hơi để cấp nhiệt cho lò sấy lúa, cùng với các thành phần và quy trình liên quan:

3.1. Nguyên Lý Cơ Bản của Hệ Thống Cấp Nhiệt Gián Tiếp

Mục tiêu chính: Lò hơi sẽ tạo ra hơi nước (thường là hơi bão hòa) ở áp suất và nhiệt độ nhất định. Hơi nước này sau đó được dẫn đến một bộ trao đổi nhiệt (còn gọi là calorifer hoặc dàn trao đổi nhiệt) đặt tại lò sấy lúa. Tại đây, hơi nước sẽ truyền nhiệt cho không khí, làm nóng không khí sấy. Không khí nóng này sau đó được thổi vào buồng sấy để làm khô hạt lúa. Hơi nước sau khi truyền nhiệt sẽ ngưng tụ thành nước ngưng và được thu hồi về lò hơi để tái sử dụng.

Điểm cốt lõi: Hơi nước không tiếp xúc trực tiếp với lúa, đảm bảo lúa không bị nhiễm khói bụi, tạp chất và giữ được màu sắc, mùi vị tự nhiên.

3.2. Các Thành Phần Chính của Hệ Thống Cấp Nhiệt Lò Hơi

1. Lò Hơi (Boiler):
   • Chức năng: Sản xuất hơi nước (thường là hơi bão hòa) với áp suất và lưu lượng phù hợp yêu cầu của lò sấy lúa.
   • Loại phổ biến ở Việt Nam: Các lò hơi đốt trấu, củi, than hoặc biomass (viên nén) là phổ biến nhất do chi phí nhiên liệu thấp và tận dụng được phụ phẩm nông nghiệp. Lò hơi ống lửa hoặc ống nước đều có thể được sử dụng tùy công suất.
   • Áp suất hơi: Thường từ 5 bar g đến 10 bar g, tùy thuộc vào nhiệt độ sấy yêu cầu và thiết kế của bộ trao đổi nhiệt.
2. Hệ Thống Đường Ống Dẫn Hơi và Van:
   • Đường ống cấp hơi: Dẫn hơi từ lò hơi đến bộ trao đổi nhiệt trong lò sấy. Cần được bọc cách nhiệt kỹ lưỡng để giảm thiểu tổn thất nhiệt.
   • Van chặn (Gate Valve/Globe Valve): Để đóng/mở dòng hơi.
   • Van điều áp (Pressure Reducing Valve - PRV): Giảm áp suất hơi từ lò hơi xuống mức mong muốn cho lò sấy, giúp kiểm soát nhiệt độ sấy ổn định.
   • Van an toàn (Safety Valve): Đảm bảo an toàn cho hệ thống đường ống.
3. Bộ Trao Đổi Nhiệt (Calorifer / Dàn Trao Đổi Nhiệt / Heat Exchanger):
   • Chức năng: "Trái tim" của việc truyền nhiệt gián tiếp. Hơi nước đi vào một bên (thường là bên trong các ống), và không khí sấy đi qua bên ngoài. Hơi nước nhả nhiệt và ngưng tụ thành nước.
   • Cấu tạo phổ biến: Thường là loại dàn ống có cánh (finned tube heat exchanger) để tăng hiệu quả truyền nhiệt.
   • Vị trí: Lắp đặt ngay trước quạt thổi vào buồng sấy hoặc trực tiếp trong đường dẫn khí vào lò sấy.
4. Quạt Gió (Fan/Blower):
   • Chức năng: Thổi không khí qua bộ trao đổi nhiệt để làm nóng không khí, sau đó đưa không khí nóng này vào buồng sấy lúa. Đồng thời có quạt hút để hút không khí ẩm từ buồng sấy ra ngoài.
   • Loại: Thường là quạt ly tâm hoặc quạt hướng trục tùy theo yêu cầu lưu lượng và áp suất.
5. Lò Sấy Lúa (Drying Chamber):
   • Chức năng: Nơi chứa lúa cần sấy. Không khí nóng từ bộ trao đổi nhiệt được đưa vào đây để làm bay hơi ẩm.
   • Cấu tạo: Phụ thuộc vào loại máy sấy lúa (vỉ ngang, tháp, tầng sôi). Cần được cách nhiệt tốt để giữ nhiệt và tối ưu năng lượng.
6. Hệ Thống Thu Hồi Nước Ngưng (Condensate Return System):
   • Chức năng: Thu gom toàn bộ nước ngưng từ bộ trao đổi nhiệt và đưa trở lại bể nước cấp lò hơi. Việc thu hồi này giúp tiết kiệm năng lượng đáng kể (do nước ngưng còn nhiều nhiệt) và chi phí xử lý nước.
   • Thành phần:
     • Bẫy hơi (Steam Trap): Tự động xả nước ngưng mà không làm thoát hơi, đảm bảo hiệu suất trao đổi nhiệt.
     • Đường ống thu hồi nước ngưng: Dẫn nước ngưng về bồn chứa.
     • Bồn chứa nước ngưng (Condensate Tank): Nơi tập trung nước ngưng trước khi được bơm lại lò hơi.
     • Bơm nước ngưng (Condensate Pump): Bơm nước ngưng từ bồn chứa về bể cấp nước lò hơi.
7. Hệ Thống Điều Khiển (Control System):
   • Chức năng: Tự động hóa và giám sát quá trình sấy.
   • Thành phần: Cảm biến nhiệt độ (khí sấy, lúa), cảm biến độ ẩm (khí sấy, lúa), PLC (Bộ điều khiển logic khả trình), màn hình HMI, van điều khiển tự động (điều khiển lưu lượng hơi vào bộ trao đổi nhiệt để duy trì nhiệt độ sấy ổn định).

3.3. Quy Trình Vận Hành Cụ Thể

1. Chuẩn bị & Khởi động lò hơi:
   • Kiểm tra nước cấp lò hơi, đảm bảo đã được xử lý (làm mềm, khử khoáng) đạt tiêu chuẩn.
   • Khởi động lò đốt (đốt trấu/củi/than/biomass) để tạo ra hơi nước đạt áp suất và nhiệt độ vận hành.
2. Cấp hơi cho lò sấy:
   • Khi lò hơi đã đạt áp suất ổn định, từ từ mở van chính cấp hơi dẫn đến bộ trao đổi nhiệt của lò sấy lúa.
   • Nếu có van điều áp (PRV), điều chỉnh áp suất hơi vào bộ trao đổi nhiệt phù hợp với nhiệt độ sấy mong muốn.
3. Làm nóng không khí sấy:
   • Hơi nước đi vào bên trong các ống của bộ trao đổi nhiệt.
   • Quạt gió bắt đầu hoạt động, hút không khí từ môi trường và thổi qua dàn ống có hơi bên trong.
   • Nhiệt từ hơi nước truyền qua thành ống, làm nóng không khí và hơi nước ngưng tụ lại thành nước lỏng.
4. Sấy lúa:
   • Không khí nóng (đã được gia nhiệt đến nhiệt độ sấy yêu cầu, thường từ 40°C - 60°C cho lúa) được thổi vào buồng sấy lúa.
   • Tùy loại lò sấy (vỉ ngang, tháp, tầng sôi), lúa sẽ được sấy theo phương pháp tương ứng (tĩnh, liên tục, hoặc tầng sôi).
   • Độ ẩm từ lúa bay hơi và được quạt hút đẩy ra ngoài.
5. Thu hồi nước ngưng:
   • Nước ngưng được tạo ra từ bộ trao đổi nhiệt sẽ đi qua các bẫy hơi. Bẫy hơi sẽ tự động xả nước ngưng và giữ lại hơi để tối đa hóa hiệu quả trao đổi nhiệt.
   • Nước ngưng sau đó được dẫn về bồn chứa nước ngưng và bơm trở lại bể nước cấp lò hơi để tái sử dụng.
6. Giám sát và điều chỉnh:
   • Hệ thống điều khiển (PLC) sẽ liên tục giám sát nhiệt độ và độ ẩm của khí sấy, độ ẩm của lúa.
   • Dựa trên các giá trị đo được, hệ thống sẽ tự động điều chỉnh lưu lượng hơi vào bộ trao đổi nhiệt (thông qua van điều khiển tự động) hoặc điều chỉnh lưu lượng gió quạt để duy trì điều kiện sấy tối ưu.
   • Người vận hành cũng cần theo dõi các thông số của lò hơi (áp suất, mực nước) và của lò sấy (nhiệt độ, độ ẩm).

3.4. Ưu Điểm Khi Dùng Lò Hơi Cấp Nhiệt Cho Lò Sấy Lúa

• Chất lượng hạt lúa cao: Hơi nước truyền nhiệt gián tiếp, không có khói bụi, lúa không bị nhiễm bẩn, giữ được màu sắc tự nhiên, ít bị nứt nẻ do nhiệt độ sấy ổn định và dễ kiểm soát.
• An toàn cao: Không có ngọn lửa trực tiếp trong buồng sấy lúa, giảm thiểu nguy cơ cháy nổ.
• Kiểm soát nhiệt độ chính xác: Hơi nước là nguồn nhiệt ổn định, giúp dễ dàng điều khiển nhiệt độ sấy, phù hợp với các yêu cầu sấy khắt khe của từng loại lúa.
• Tiết kiệm năng lượng: Hệ thống thu hồi nước ngưng giúp tái sử dụng nhiệt và nước, giảm chi phí vận hành tổng thể.
• Linh hoạt về nhiên liệu: Lò hơi có thể đốt nhiều loại nhiên liệu khác nhau (trấu, củi là lựa chọn kinh tế nhất cho sấy lúa ở Việt Nam), cho phép tối ưu chi phí.

Việc thiết kế và lắp đặt hệ thống này cần được thực hiện bởi các chuyên gia có kinh nghiệm để đảm bảo hiệu quả tối đa và an toàn trong vận hành.
