Bẫy Hơi, cóc xả (Steam Trap) Là Gì? Phân Loại, Cấu Tạo & Nguyên Lý Hoạt Động Từ A-Z

Trong mọi hệ thống hơi nước công nghiệp, từ quy mô nhỏ đến các nhà máy phát điện khổng lồ, hiệu suất và an toàn vận hành đều phụ thuộc rất nhiều vào một thiết bị chuyên dụng: Bẫy Hơi (Steam Trap). Đây là một thiết bị cơ khí tự động, có vai trò cực kỳ quan trọng trong việc đảm bảo hệ thống lò hơi và đường ống hoạt động tối ưu.

Vậy, bẫy hơi là gì? Chúng hoạt động như thế nào và có những loại nào phổ biến? Bài viết này sẽ đi sâu giải đáp tất cả những thắc mắc đó, giúp bạn hiểu rõ hơn về tầm quan trọng và cách thức hoạt động của steam trap trong ngành công nghiệp.

I. Bẫy Hơi, cóc xả (Steam Trap) Là Gì & Tầm Quan Trọng Của Nó?

Bẫy hơi là một van tự động có chức năng chính là loại bỏ nước ngưng tụ (condensate) và khí không ngưng (non-condensable gases) ra khỏi hệ thống hơi nước, đồng thời giữ lại hơi nóng không cho thoát ra ngoài một cách lãng phí.

Tại sao bẫy hơi lại quan trọng đến vậy? Khi hơi nước truyền nhiệt trong đường ống hoặc các thiết bị trao đổi nhiệt, nó sẽ nguội đi và chuyển pha thành nước ngưng. Nếu nước ngưng này không được loại bỏ, nó sẽ gây ra hàng loạt vấn đề nghiêm trọng:

• Giảm hiệu suất truyền nhiệt: Nước ngưng tạo thành một lớp màng cách nhiệt, cản trở quá trình truyền nhiệt hiệu quả từ hơi sang sản phẩm hoặc không gian cần làm nóng, dẫn đến việc tiêu tốn nhiều năng lượng hơn.
• Gây ra thủy kích (Water Hammer): Hiện tượng nước ngưng bị cuốn theo dòng hơi tốc độ cao và va đập mạnh vào thành ống, mối hàn, và thiết bị. Thủy kích là mối nguy hiểm an toàn nghiêm trọng, có thể gây hư hỏng đường ống và thiết bị đắt tiền.
• Ăn mòn hệ thống: Khí không ngưng (như oxy, carbon dioxide) hòa tan trong nước ngưng tạo thành các axit gây ăn mòn đường ống và thiết bị.
• Giảm chất lượng hơi: Sự hiện diện của nước ngưng và khí không ngưng làm giảm độ khô và tinh khiết của hơi, ảnh hưởng tiêu cực đến chất lượng sản phẩm trong nhiều quy trình sản xuất nhạy cảm.
• Tăng chi phí vận hành: Hệ thống kém hiệu quả sẽ tiêu thụ nhiều nhiên liệu hơn từ lò hơi, làm tăng chi phí năng lượng và bảo trì.

II. Nguyên Lý Hoạt Động Chung của Bẫy Hơi

Mặc dù có nhiều loại bẫy hơi khác nhau, nhưng tất cả chúng đều dựa trên nguyên lý cơ bản là phân biệt giữa hơi nước (thể khí) và nước ngưng (thể lỏng, có nhiệt độ và mật độ khác biệt) để chỉ cho phép nước ngưng và khí thoát ra ngoài, còn hơi nước thì được giữ lại.

Sự phân biệt này dựa trên:

• Nhiệt độ: Nước ngưng thường có nhiệt độ thấp hơn hơi nước bão hòa ở cùng áp suất.
• Mật độ: Nước ngưng ở dạng lỏng có mật độ (khối lượng riêng) cao hơn hơi nước ở dạng khí.
• Pha: Thể lỏng so với thể khí.
• Động lực học: Sự khác biệt về vận tốc và áp suất khi chất lỏng/khí đi qua một khe hở.

III. Phân Loại Bẫy Hơi, Cấu Tạo & Nguyên Lý Hoạt Động Chi Tiết

Bẫy hơi được phân loại thành ba nhóm chính dựa trên nguyên lý hoạt động của chúng:

1. Bẫy Hơi Cơ Học (Mechanical Traps)

Hoạt động dựa trên sự khác biệt về mật độ (tỷ trọng) giữa hơi và nước ngưng.

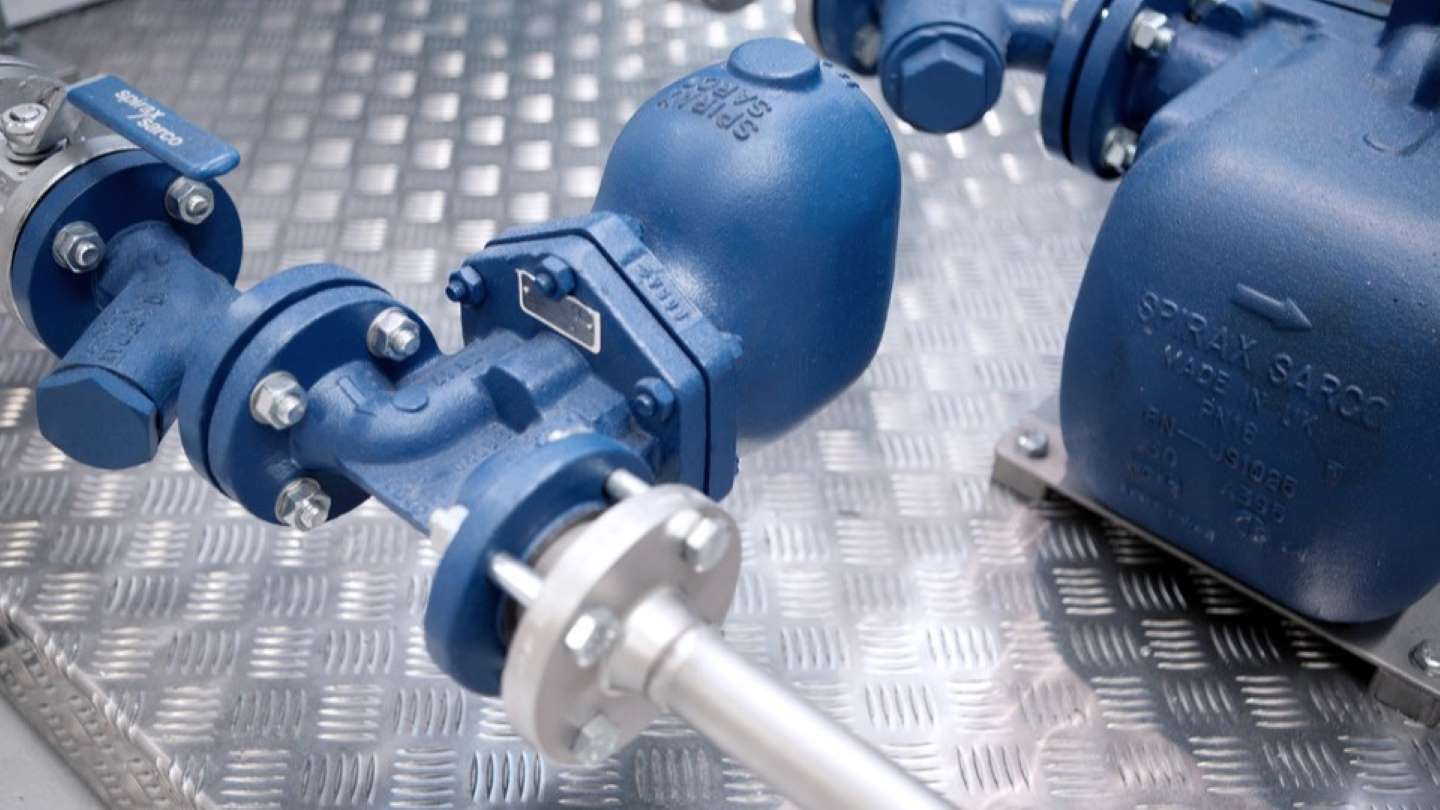

• a. Bẫy hơi phao (Float Trap)
  • Cấu tạo: Bao gồm một phao rỗng (thường hình cầu hoặc dạng đòn bẩy) nằm trong buồng chứa nước ngưng, kết nối với một van xả thông qua cần gạt.
  • Nguyên lý hoạt động:
    • Khi nước ngưng đi vào buồng, phao sẽ nổi lên theo mực nước.
    • Khi mực nước ngưng đạt đến mức nhất định, phao nâng cần gạt, làm mở van xả, cho phép nước ngưng thoát ra liên tục.
    • Khi nước ngưng được xả hết, phao hạ xuống, đóng van lại, ngăn hơi thoát ra.
  • Ưu điểm: Xả nước ngưng liên tục, không bị ảnh hưởng bởi nhiệt độ, hiệu quả cho tải trọng nước ngưng thay đổi.
  • Nhược điểm: Kích thước lớn, dễ hư hỏng do thủy kích, có thể bị đóng băng trong môi trường lạnh.
  • Ứng dụng: Thiết bị trao đổi nhiệt, bộ gia nhiệt, các ứng dụng cần xả nước liên tục.

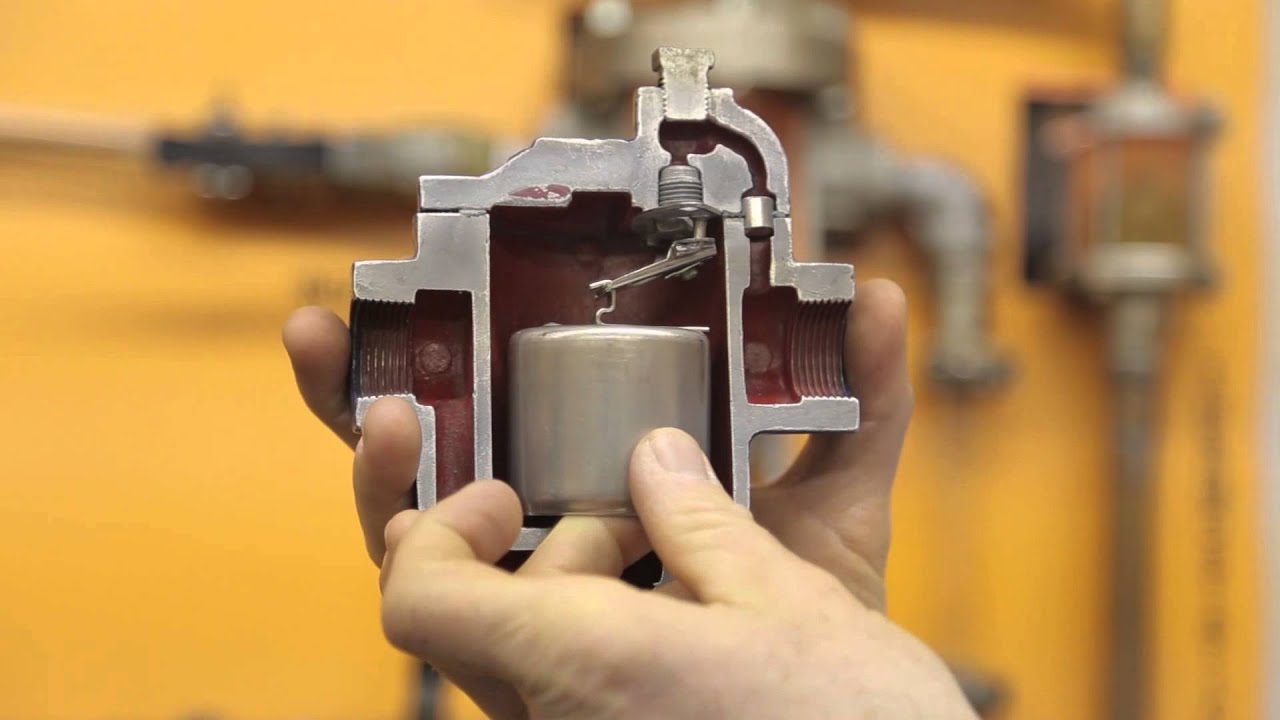

• b. Bẫy hơi gầu ngược (Inverted Bucket Trap)
  • Cấu tạo: Một gầu (xô) hình trụ úp ngược, một đòn bẩy và van.
  • Nguyên lý hoạt động:
    • Khi nước ngưng đi vào, gầu sẽ chìm xuống (do nước nặng hơn hơi), làm mở van xả. Nước ngưng được xả ra.
    • Khi hơi nước đi vào bên dưới gầu, hơi bị kẹt trong gầu, làm cho gầu nổi lên (do hơi nhẹ hơn nước), kéo đòn bẩy đóng van, ngăn không cho hơi thoát ra.
    • Một lỗ thông hơi nhỏ trên đỉnh gầu cho phép khí không ngưng và một ít hơi thoát ra dần dần, giúp gầu chìm xuống khi nước ngưng đầy trở lại.
  • Ưu điểm: Cực kỳ bền bỉ, chịu được thủy kích tốt, có khả năng xả khí không ngưng tốt.
  • Nhược điểm: Xả gián đoạn, có thể bị "khóa hơi" nếu lượng khí không ngưng quá lớn.
  • Ứng dụng: Đường ống chính, thiết bị trao đổi nhiệt tải trọng lớn, các ứng dụng đòi hỏi độ bền cao.

2. Bẫy Hơi Nhiệt Tĩnh (Thermostatic Traps)

Hoạt động dựa trên sự khác biệt về nhiệt độ giữa nước ngưng và hơi nước bão hòa.

• a. Bẫy hơi dạng màng nhiệt tĩnh (Balanced Pressure Thermostatic Trap)
  • Cấu tạo: Một phần tử nhạy nhiệt (thường là hộp kín chứa chất lỏng dễ bay hơi hoặc khí) có khả năng giãn nở và co lại theo nhiệt độ, gắn trực tiếp với một van.
  • Nguyên lý hoạt động:
    • Khi nước ngưng lạnh đi vào, nhiệt độ thấp làm chất lỏng bên trong hộp co lại, van mở ra, cho phép nước ngưng thoát ra.
    • Khi hơi nước nóng đi vào, nhiệt độ cao làm chất lỏng bên trong hộp giãn nở, đẩy van đóng lại, ngăn hơi thoát ra.
  • Ưu điểm: Nhỏ gọn, xả khí không ngưng rất tốt (vì mở khi nguội), có thể xả nước ngưng ngay khi hình thành.
  • Nhược điểm: Dễ bị hư hỏng nếu bị quá nhiệt, không phù hợp cho hơi quá nhiệt.
  • Ứng dụng: Đường ống dẫn hơi chính, thiết bị trao đổi nhiệt, các ứng dụng cần loại bỏ khí không ngưng hiệu quả.
• b. Bẫy hơi lưỡng kim (Bimetallic Thermostatic Trap)
  • Cấu tạo: Sử dụng một hoặc nhiều dải lưỡng kim (hai kim loại có hệ số giãn nở nhiệt khác nhau) được gắn với van.
  • Nguyên lý hoạt động:
    • Khi nước ngưng lạnh đi vào, dải lưỡng kim co lại, van mở ra.
    • Khi hơi nóng đi vào, dải lưỡng kim giãn nở và uốn cong (do mỗi kim loại giãn nở với tốc độ khác nhau), đóng van lại.
  • Ưu điểm: Chắc chắn, chịu được thủy kích tốt, có thể điều chỉnh nhiệt độ xả.
  • Nhược điểm: Phản ứng chậm hơn, xả gián đoạn, hiệu suất có thể bị ảnh hưởng bởi áp suất ngược.
  • Ứng dụng: Ứng dụng có tải trọng thay đổi, nơi cần xả nước ngưng dưới nhiệt độ hơi bão hòa.

3. Bẫy Hơi Nhiệt Động (Thermodynamic Traps)

Hoạt động dựa trên sự khác biệt về động lực học (vận tốc và áp suất) giữa hơi và nước.

• Bẫy hơi đĩa (Disc Trap)
  • Cấu tạo: Đơn giản với một đĩa kim loại đặt trên một ghế van, cùng với một buồng nhỏ phía trên đĩa.
  • Nguyên lý hoạt động:
    • Giai đoạn xả: Nước ngưng đi vào dưới đĩa và chảy ra ngoài.
    • Giai đoạn đóng: Khi hơi nước nóng đi vào dưới đĩa, nó sẽ tạo ra dòng chảy tốc độ cao. Theo hiệu ứng Bernoulli, áp suất tĩnh dưới đĩa giảm. Đồng thời, một phần hơi đi vào buồng phía trên đĩa và tạo ra áp suất cao hơn. Sự chênh lệch áp suất này đẩy đĩa xuống và đóng van, ngăn hơi thoát ra.
    • Chu trình lặp lại: Hơi bị kẹt trong buồng trên đĩa sẽ dần ngưng tụ. Khi áp suất trong buồng này giảm xuống đủ thấp, áp suất từ hơi/nước ngưng bên dưới sẽ đẩy đĩa lên, mở van, và chu trình lại bắt đầu. Quá trình này tạo ra tiếng "tách tách" đặc trưng.
  • Ưu điểm: Nhỏ gọn, nhẹ, bền bỉ, chịu được áp suất cao và thủy kích tốt, hoạt động tốt trong nhiều điều kiện áp suất.
  • Nhược điểm: Xả gián đoạn (tạo tiếng ồn), có thể bị mòn đĩa nếu hoạt động quá thường xuyên, không hoạt động tốt khi áp suất quá thấp.
  • Ứng dụng: Đường ống hơi chính, hệ thống sưởi phụ trợ, nơi cần sự chắc chắn và hoạt động liên tục.

IV. Lựa Chọn & Bảo Trì Bẫy Hơi: Chìa Khóa Tối Ưu Hệ Thống Hơi

Việc lựa chọn bẫy hơi phù hợp với từng ứng dụng cụ thể là yếu tố then chốt để đảm bảo hiệu suất lò hơi và toàn bộ hệ thống hơi. Một bẫy hơi hoạt động kém hiệu quả hoặc bị hỏng có thể gây thất thoát hơi lên đến hàng ngàn đô la mỗi năm.

Các yếu tố cần cân nhắc khi lựa chọn bẫy hơi:

• Loại thiết bị sử dụng hơi (thiết bị trao đổi nhiệt, đường ống, bộ gia nhiệt...).
• Áp suất hơi làm việc.
• Lượng nước ngưng dự kiến.
• Điều kiện môi trường (nhiệt độ, nguy cơ đóng băng).
• Khả năng xả khí không ngưng.
• Chi phí lắp đặt và bảo trì.

Bảo trì bẫy hơi định kỳ là cực kỳ quan trọng. Các dịch vụ bảo trì lò hơi và hệ thống hơi thường bao gồm kiểm tra và thay thế bẫy hơi hỏng hóc để tránh lãng phí năng lượng và sự cố vận hành.

Kết Luận

Bẫy hơi (Steam Trap) không chỉ là một van thông thường mà là một thiết bị chuyên dụng, đóng vai trò sống còn trong việc loại bỏ nước ngưng và khí không ngưng, duy trì hiệu quả và an toàn cho toàn bộ hệ thống hơi nước. Hiểu rõ bẫy hơi là gì, các phân loại bẫy hơi, cấu tạo và nguyên lý hoạt động của chúng sẽ giúp bạn đưa ra những lựa chọn thông minh, tối ưu hóa chi phí vận hành và nâng cao năng suất cho doanh nghiệp của mình.
